Guide: Att planera specialrutschkanor

En skogssluttning, en höjdskillnad i stadsmiljön eller en anslutning från en byggnad. Specialrutschkanor ger arkitekter, landskapsarkitekter och projektörer möjlighet att förena upplevelse, rörelse och gestaltning i en lösning som utformas för platsen. Här guidar vi er genom möjligheterna och det underlag som behövs för att gå från första idé till ritning och offert.

Börja med platsen och syftet

Vad vill ni att rutschkanan ska tillföra? Ett äventyr längs en promenadled, en attraktion i stadskärnan eller en ny koppling mellan en byggnad och miljön utanför?

Börja med att beskriva vilka som ska använda rutschkanan och hur den ska fungera i sitt sammanhang. Fundera även över hur besökarna når starten, var åket avslutas och hur de rör sig vidare. För en äventyrsrutschkana är vägen tillbaka upp en del av helheten. För en byggnadsansluten lösning blir samspelet med entréer, våningsplan och omgivande ytor centralt.

Ta gärna kontakt redan när idén börjar ta form. Vi hjälper er att undersöka möjligheterna utifrån platsen, ambitionerna och budgeten.

Äventyrsrutschkanor i natur och stad

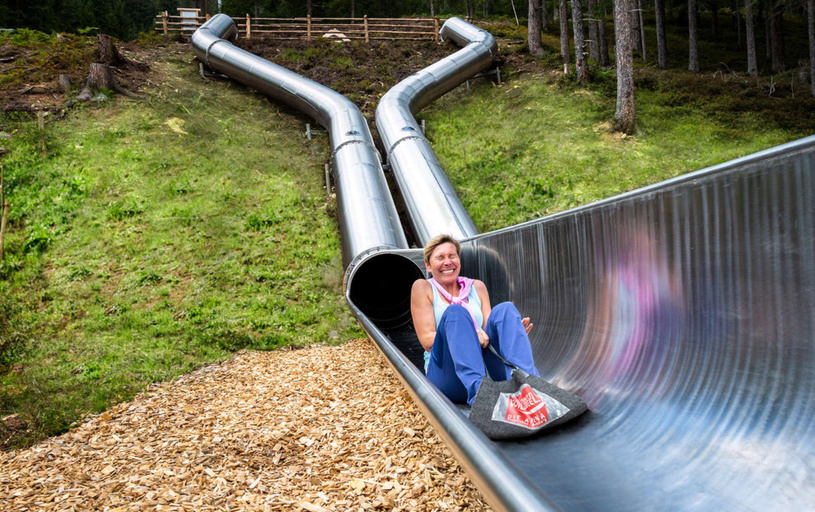

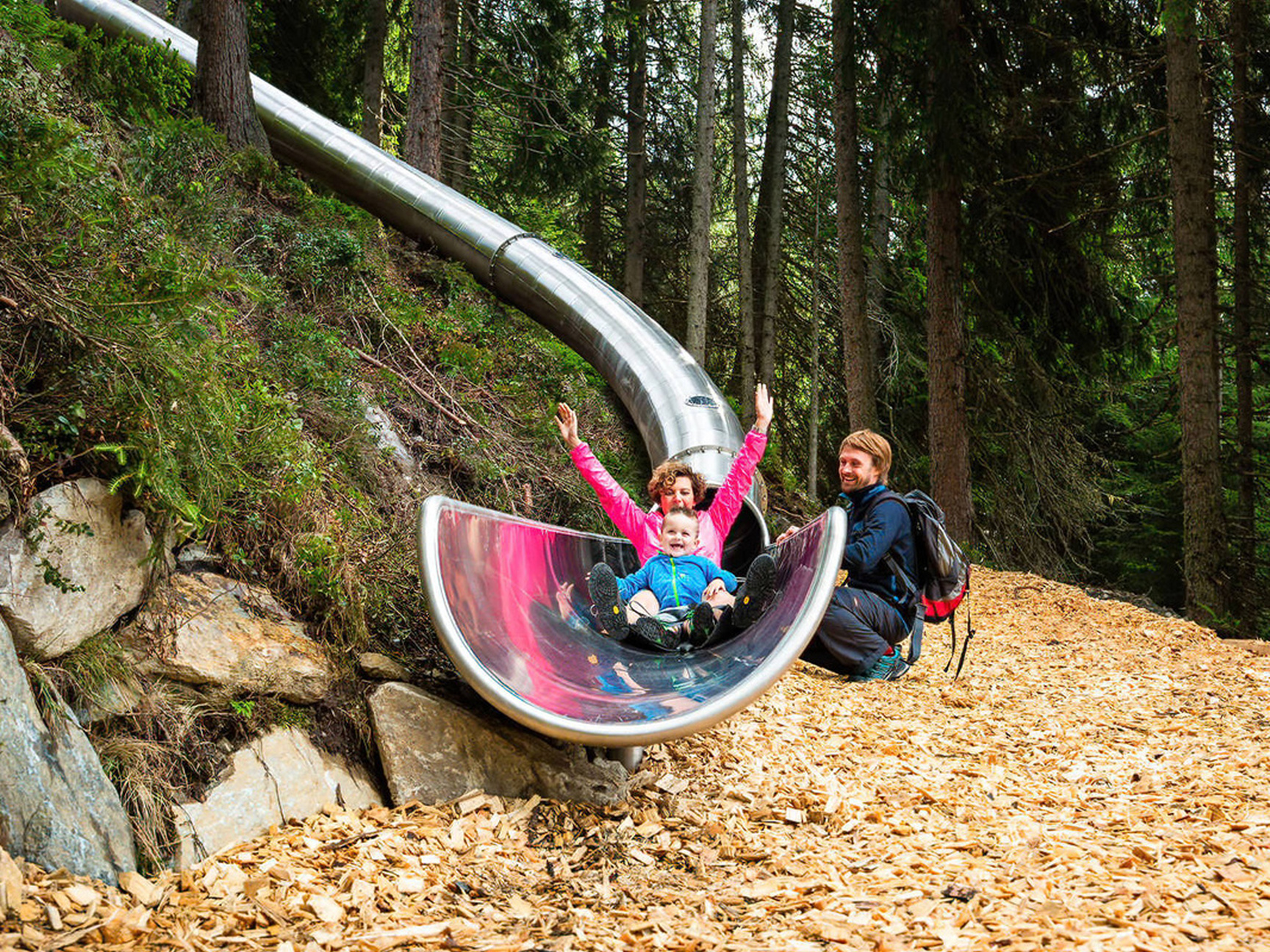

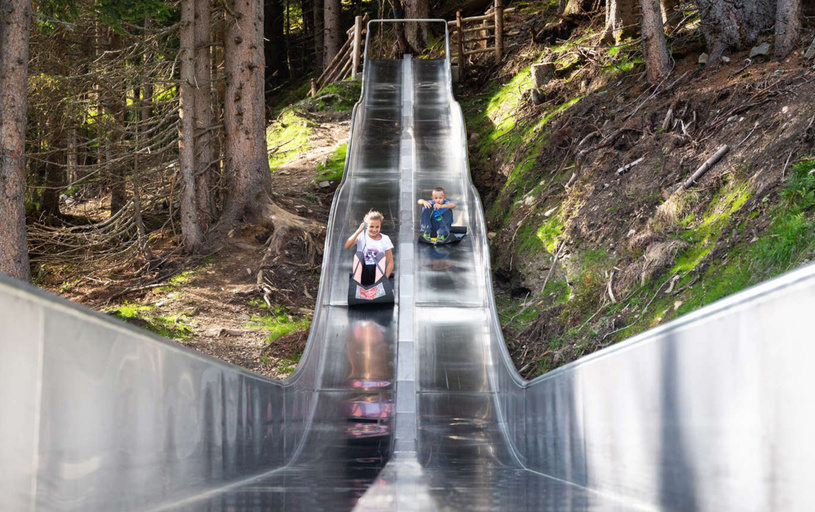

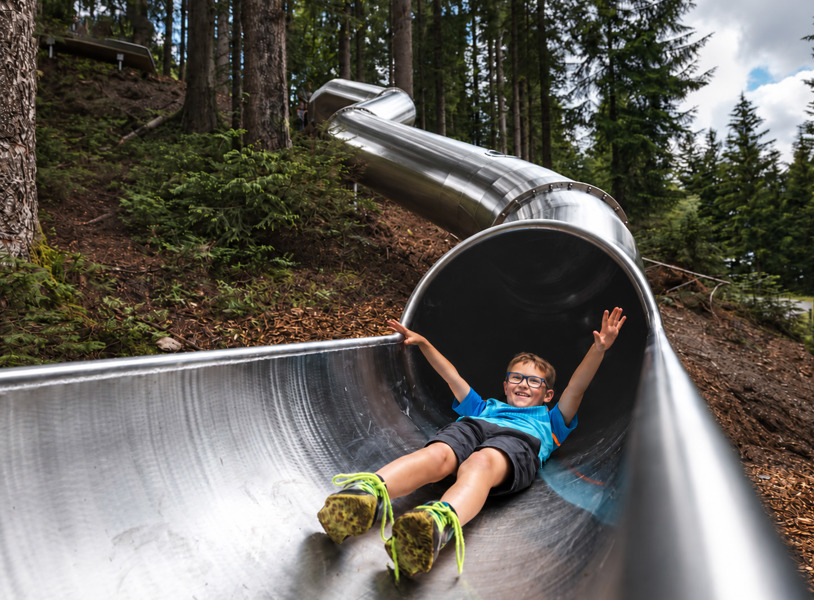

Äventyrsrutschkanor, även kallade Slide Trail, kan följa en sluttning eller ingå i en rutschled där promenadsträckor varvas med åk. Öppna banor, tunnlar, vågor och parallella rutschkanor ger olika upplevelser och kan kombineras för att skapa variation.

I skog och mark kan terrängen ge riktning åt banan. I en park eller stadskärna kan rutschkanan i stället bli ett tydligt inslag i gestaltningen och göra en höjdskillnad till en anledning att stanna och vara aktiv. Promenaden tillbaka uppför tillför dessutom rörelse och puls för den som vill åka igen.

Rutschkanor som en del av arkitekturen

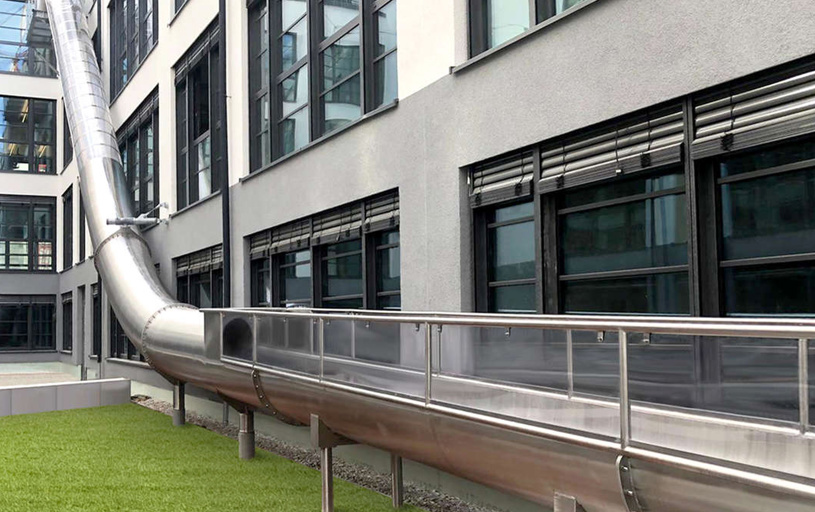

För byggnadsarkitekter öppnar specialrutschkanor för att tänka kreativt kring förflyttning mellan nivåer. En byggnadsansluten rutschkana kan ge en snabb och lekfull väg ned och bli en del av byggnadens uttryck.

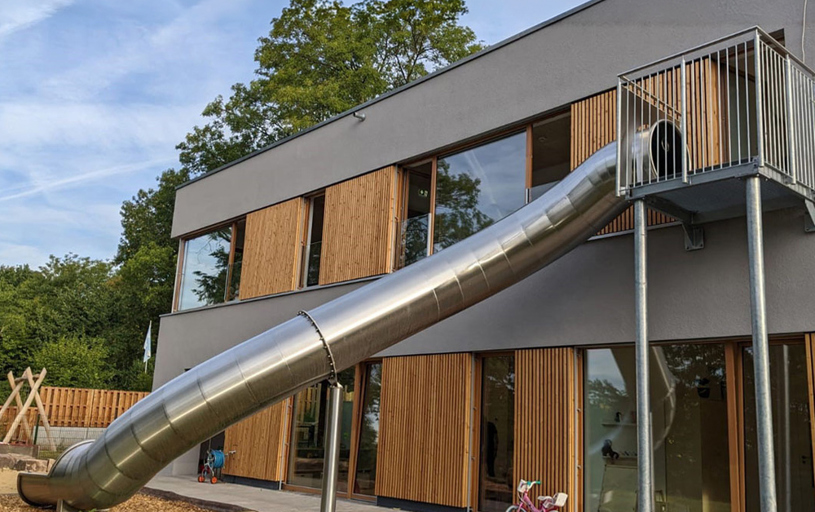

Utrymningsrutschkanor, så kallade Escape Slides, är tunnelrutschkanor som utformas för en funktion vid utrymning och även kan användas i vardagen. Sådana lösningar finns bland annat vid förskolor, skolor, kontor och hotell.

Om rutschkanan ska ingå i byggnadens utrymningslösning behöver den frågan tas upp tidigt med projektets ansvariga för brandskydd. Funktionen måste bedömas och godkännas utifrån det aktuella projektets krav och förutsättningar.

Ljusinsläpp, utsikt och personlig gestaltning

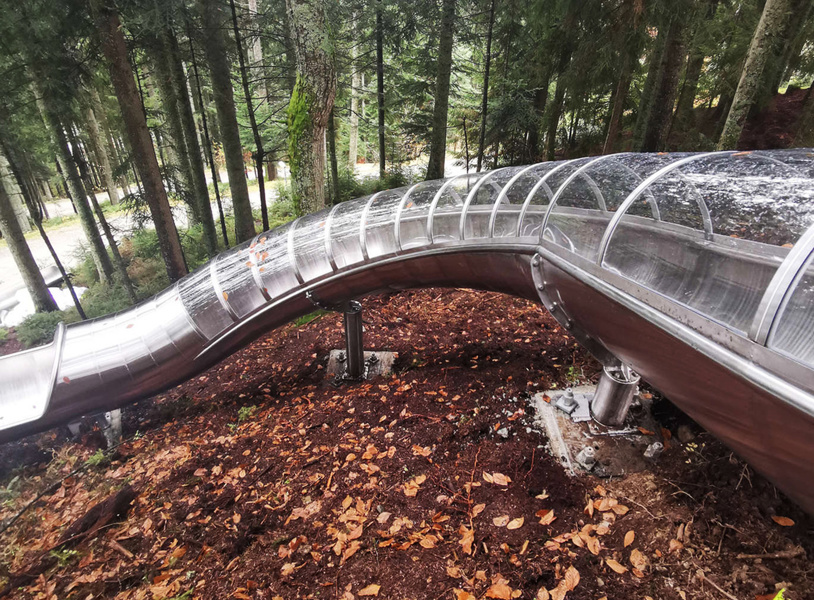

Utformningen påverkar både uttrycket och känslan under åket. Cirkelrunda fönster i en tunnelrutschkana ger glimtar av omgivningen. Ett transparent tak öppnar upp mot trädkronor och himmel, även genom kurvorna.

Rutschkanorna tillverkas i rostfritt stål och kan färgsättas för att samspela med naturen eller bli ett färgstarkt inslag. Även torn och trappor kan ingå i lösningen.

Utrymmet för egna idéer är stort. Form, sträckning och detaljer utvecklas med hänsyn till budget, tekniska möjligheter och säkerhet.

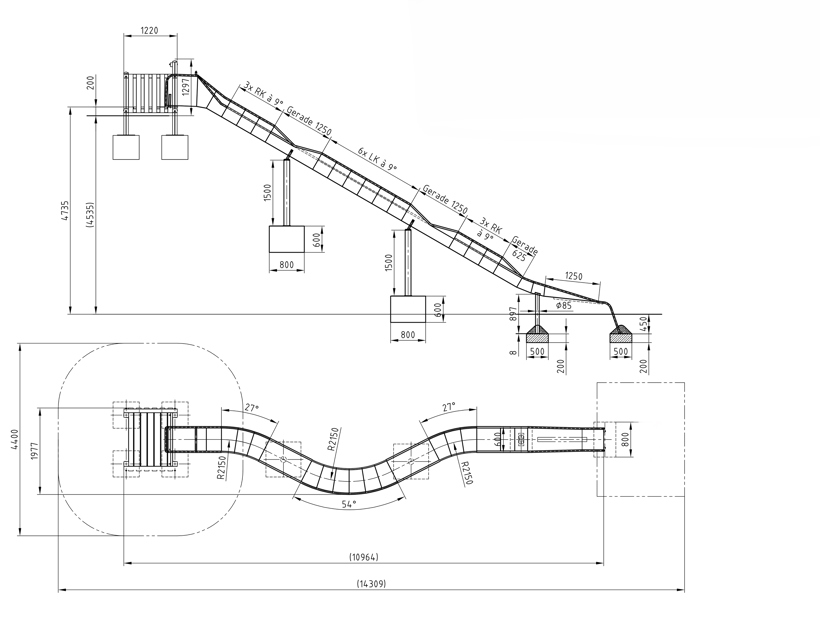

Från idé till konkret förslag. Här visas ett exempel på en specialrutschkana i plan och från sidan, med mått, höjder och kurvor som tydliggör banans utformning.

Med utgångspunkt i önskad start- och slutpunkt, höjdskillnad och tillgängligt utrymme tar vi fram en ritning anpassad efter platsens förutsättningar. Det gör det enklare för arkitekter och projektörer att bedöma hur rutschkanan passar in i helheten och diskutera eventuella justeringar. Ritningen blir sedan underlag för fortsatt dialog och offert.

Processen – steg för steg

1. Beskriv er idé

Berätta om platsen, önskad användning och vilken upplevelse eller funktion ni vill skapa. Har ni inspirationsbilder, en enkel skiss eller en preliminär budget får ni gärna dela det med oss.

Ni behöver inte ha bestämt exakt hur rutschkanan ska se ut. Det första samtalet hjälper oss att förstå projektet och vilka möjligheter ni vill utforska.

2. Samla mått och ritningsunderlag

För att ta fram ett förslag behöver vi veta var rutschkanan ska börja och sluta, avståndet mellan punkterna och höjdskillnaden. I en sluttning behöver vi även förstå markens lutning längs den tänkta sträckningen.

Ett bra underlag är:

Önskad placering av start- och slutpunkt.
Höjdnivåer och höjdskillnad mellan punkterna.
Avstånd och tillgängligt utrymme längs sträckningen.
Bilder av platsen och eventuella hinder.
CAD-ritning, situationsplan eller byggnadsritningar, om sådana finns.

En CAD-ritning underlättar arbetet och gör det enklare att samordna rutschkanan med resten av projektet. Saknar ni måttunderlag kan vi hjälpa till med mätning på plats. Med Moasure-verktyget kan vi mäta avstånd och höjdskillnader hos er som underlag för det fortsatta arbetet.

3. Vi tar fram ritning och förslag

Utifrån er idé och platsens mått tar vi fram ett förslag som visar hur rutschkanan kan utformas. Här blir sträckningen, kurvorna och anslutningarna konkreta, tillsammans med önskemål om exempelvis ljusinsläpp och färgsättning.

Ritningen ger er möjlighet att bedöma lösningen i sitt sammanhang och diskutera eventuella justeringar. Den bifogade exempelritningen visar hur en specialrutschkana kan redovisas i plan och från sidan, med mått och höjder som tydliggör utformningen.

4. Ni får en offert

När ritningen och förslaget har tagit form får ni en offert för den föreslagna lösningen. Det ger er ett konkret underlag för att bedöma både utformning och investering inför nästa steg.

Har ni en plats eller byggnad i åtanke?

Skicka er idé till oss, gärna tillsammans med bilder, mått eller en CAD-ritning. Vi hjälper er att undersöka hur en specialrutschkana kan bli en del av projektet – från äventyr i naturen till en lösning som integreras i arkitekturen.

Du behöver inte ha ett färdigt underlag för att kontakta oss – det första samtalet är helt förutsättningslöst!
